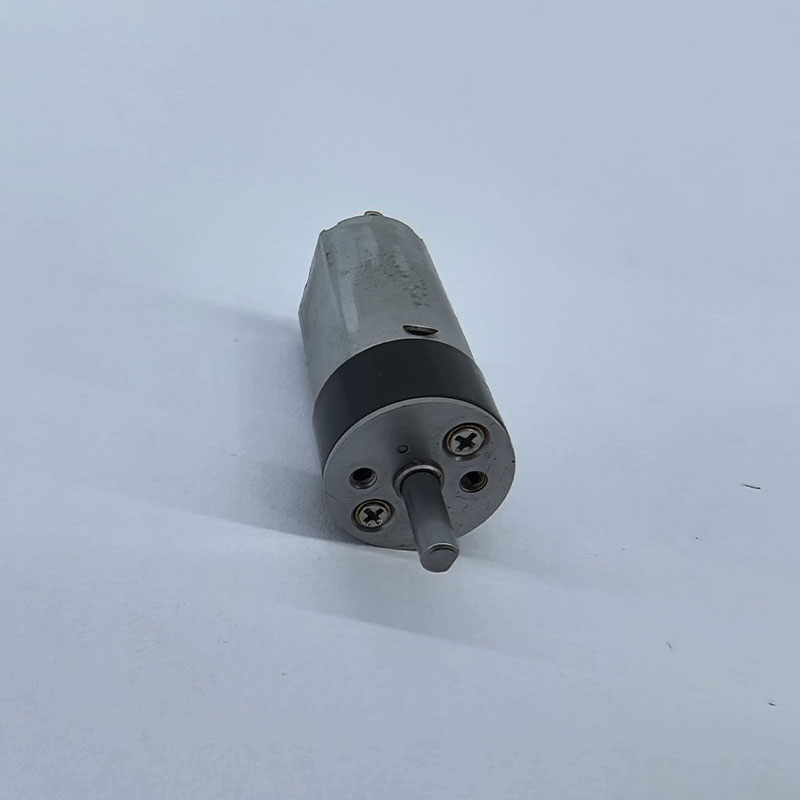

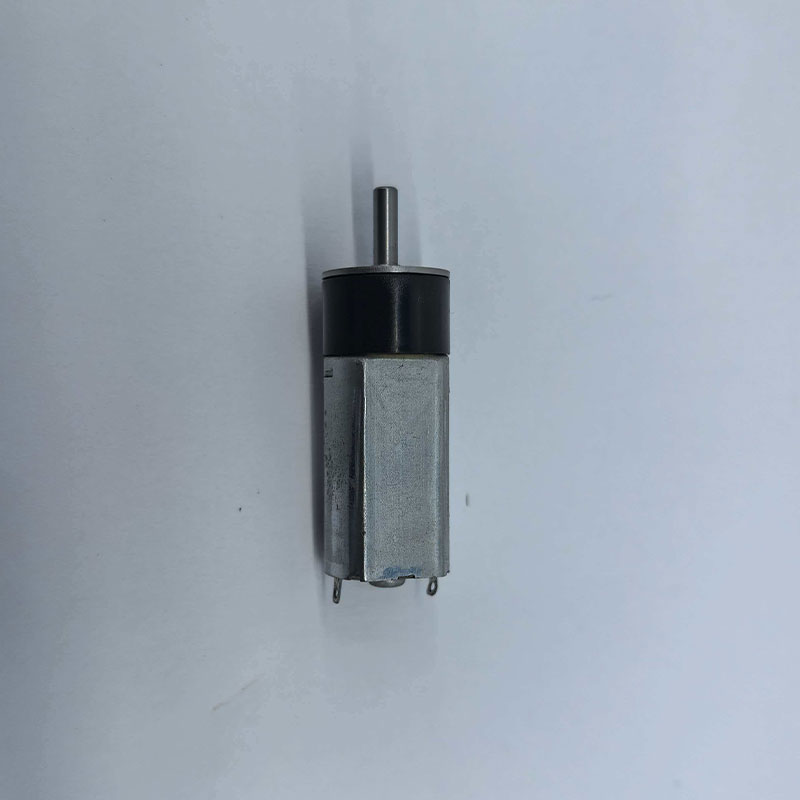

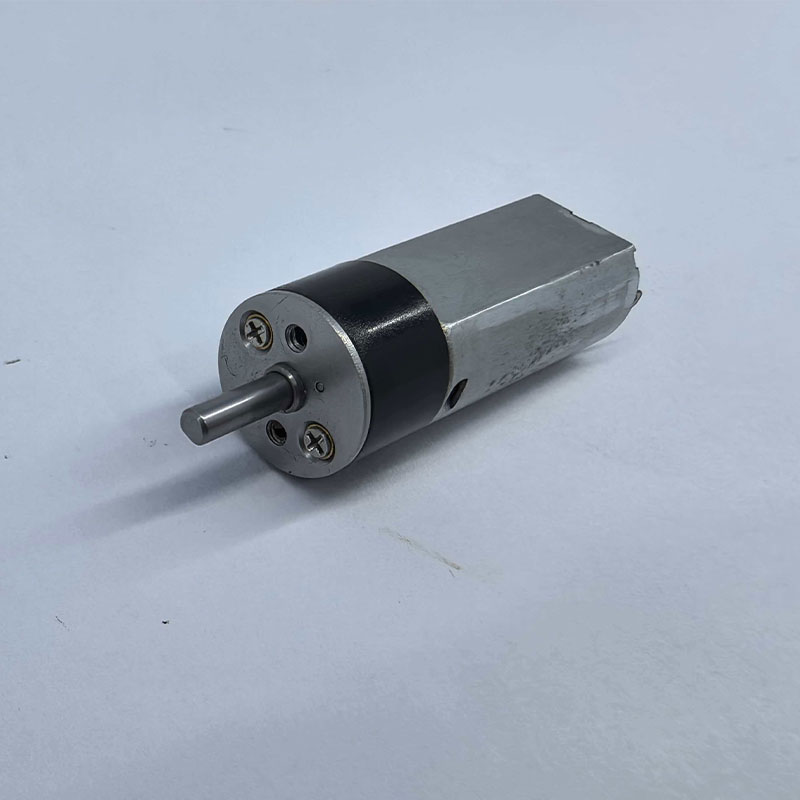

Редукторный двигатель-GM16-050
Модель: GM16-050
Выходная мощность: 0,01–10,0 Вт
Масса: 45 г
Описание
маркер
Описание продукции
Модель: GM16-050
Выходная мощность: 0,01–10,0 Вт
Масса: 45 г
Типовое применение
Медицинское оборудование, выключатели дверей инфузионных насосов;
Бытовая техника, умные электрические сковороды;
Умные дверные замки для дома.
Типовые технические параметры редуктора
| Ступени | Передаточное число | Длина редуктор | Макс. номинальный крутящий момент | Макс. разрушающий крутящий момент | КПД |
| 1 | 4K/5K | 12,2 мм | 0,2 кгс·см | 1,0 кгс·см | 80% |
| 2 | 16K/19K/23K | 15,8 мм | 0,3 кгс·см | 1,5 кгс·см | 70% |
| 3 | 64K/76K/90K107K | 19,4 мм | 0,5 кгс·см | 2,0 кгс·см | 60% |
| 4 | 256K/361K/509K | 23,0 мм | 2,0 кгс·см | 6,5 кгс·см | 50% |
| 5 | 1024K/1715K/2418K | 26,0 мм | 4,0 кгс·см | 12,5 кгс·см | 40% |
Выходной вал редуктора, технические параметры и специальные передаточные числа могут быть изменены по требованию заказчика.
Технические параметры
| Модель | Напряжение | Холостой ход | Точка максимального КПД | Стопорный режим | ||||||||
| Ток | Скорость | Ток | Скорость | Момент | Мощность | КПД | Момент | Ток | ||||
| В | А | об/мин | А | об/мин | кгс·см | Н·м | Вт | % | кгс·см | Н·м | А | |
| GM16-050-256 | 4.0 | 0.25 | 28 | 0.932 | 22 | 5.07 | 0.497 | 1.15 | 30.9 | 24.3 | 2.38 | 3.52 |
| GM16-050-1024 | 3.7 | 0.08 | 4.5 | 0.165 | 3.0 | 5.5 | 0.539 | 0.17 | 28.4 | 17.2 | 1.69 | 0.345 |
Примечание:
Характеристики и габаритные размеры могут быть изменены по специальному требованию заказчика.

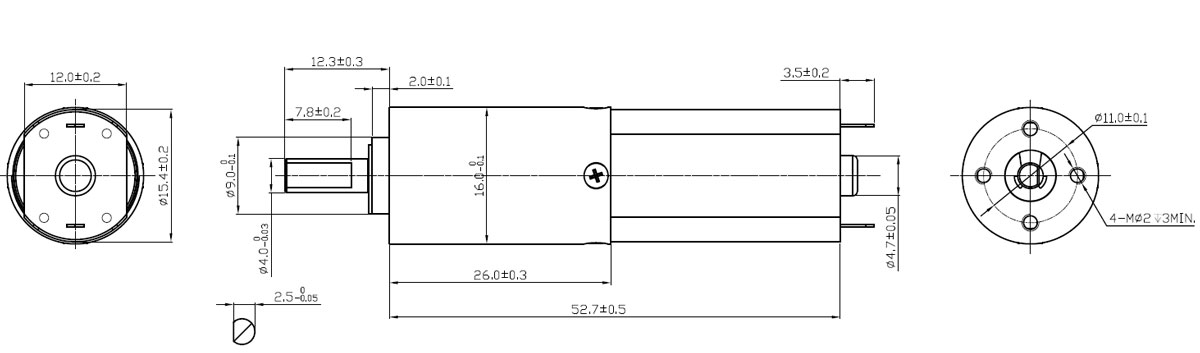

Чертёж внешнего вида двигателя

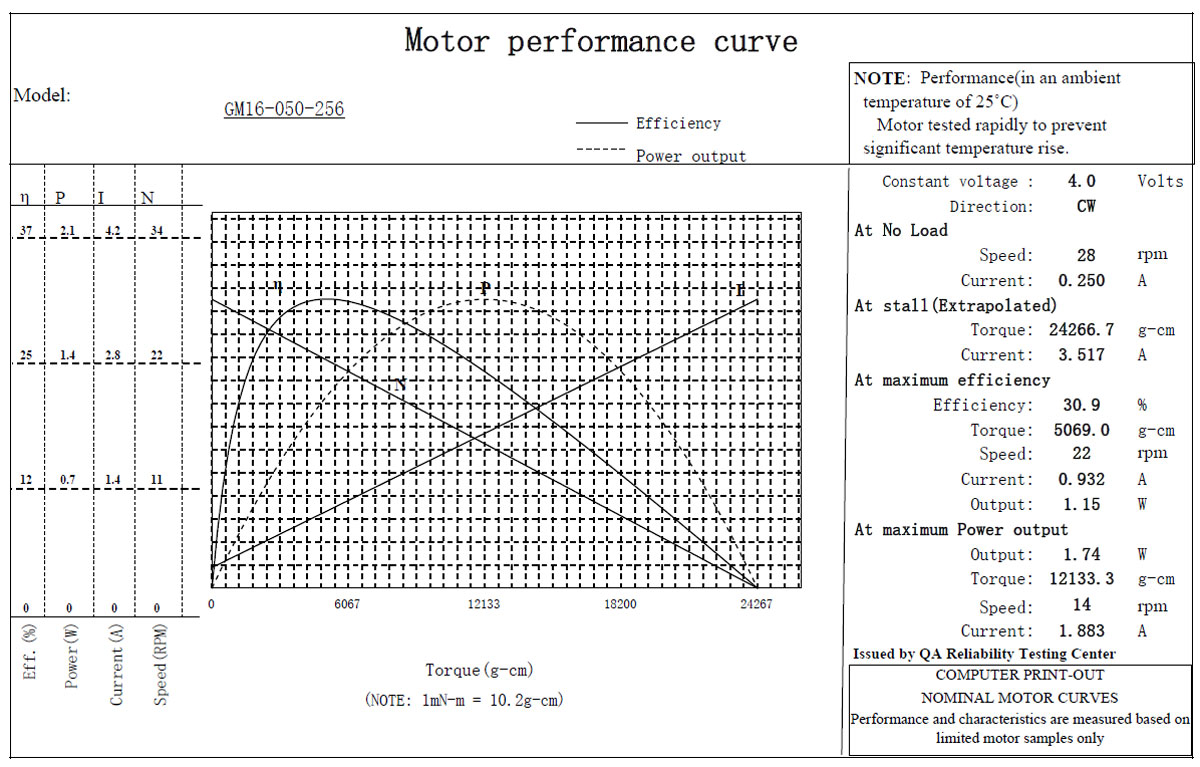

График характеристик двигателя
