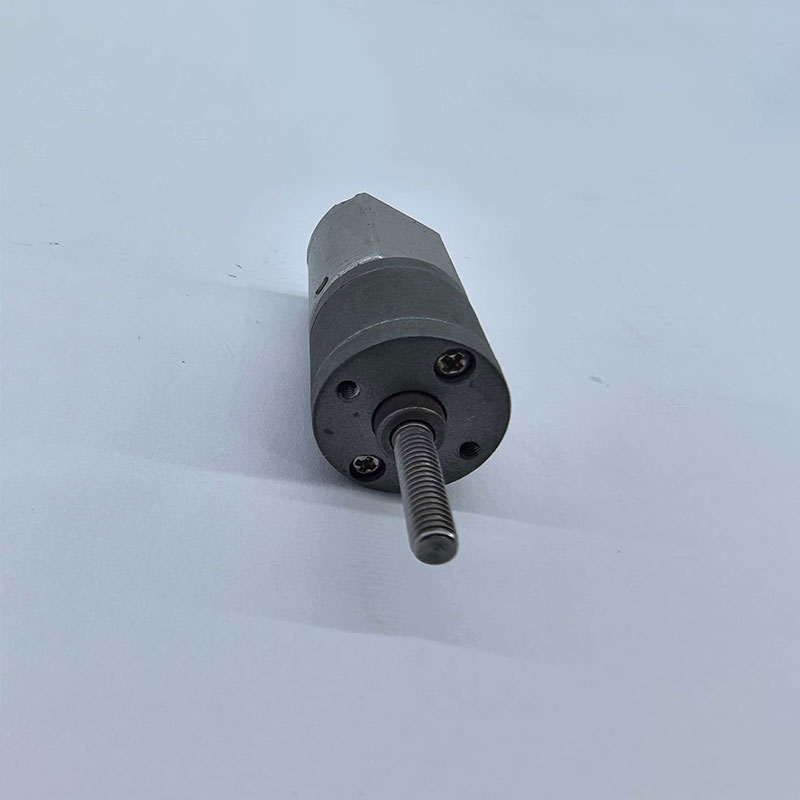

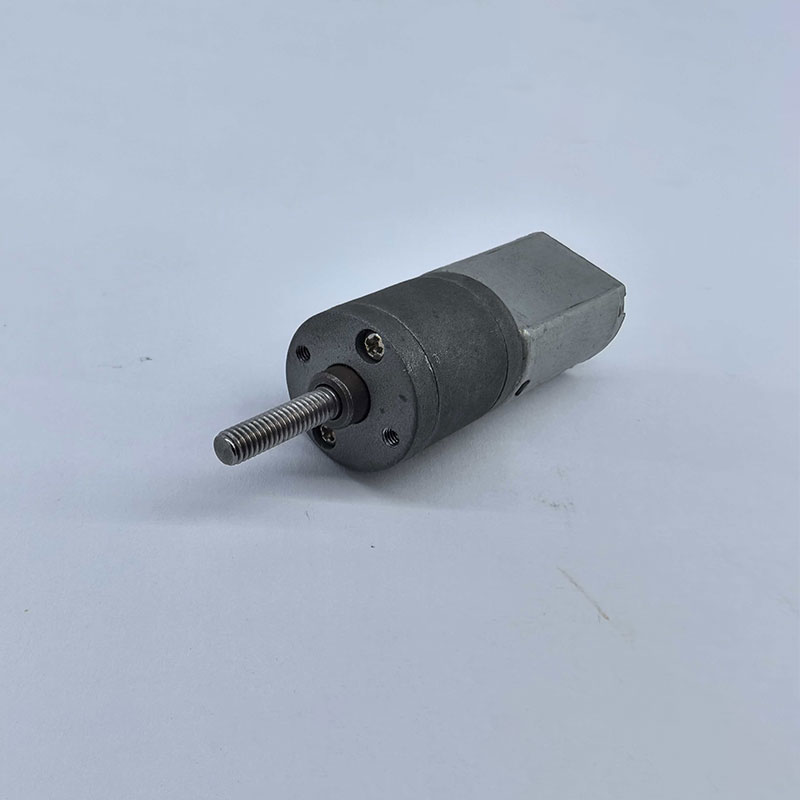

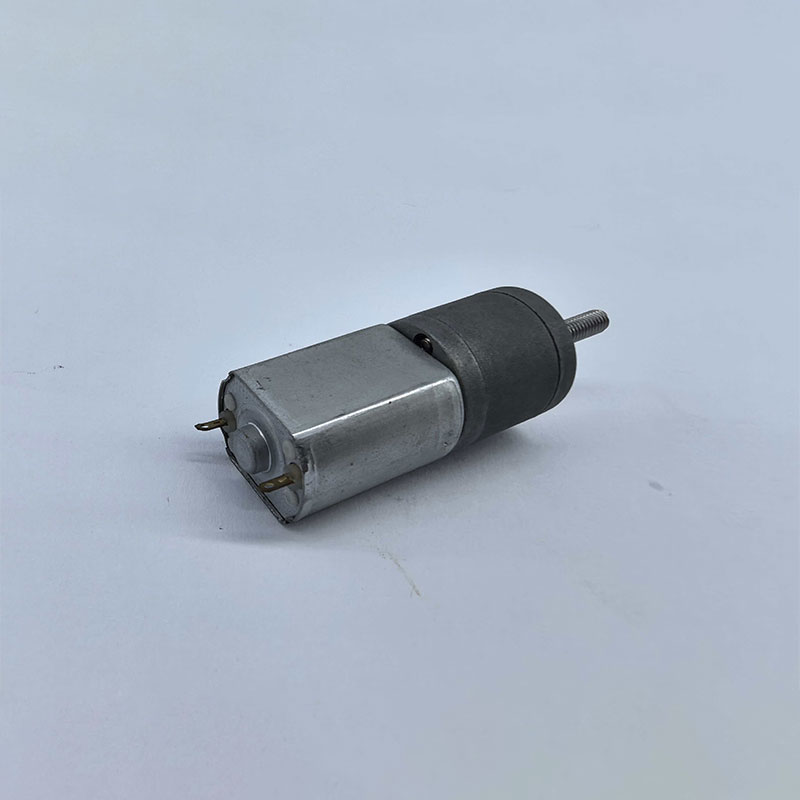

Редукторный двигатель-GM20-130
Модель: GM20-130
Выходная мощность: 0,01–10 Вт
Масса: 45 г
Описание
маркер
Описание продукции
Модель: GM20-130
Выходная мощность: 0,01–10 Вт
Масса: 45 г
Типовое применение
Интеллектуальные роботы, манипуляторы;
Домашние электрические шторы;
Умные самобалансирующиеся транспортные средства.
Типовые технические параметры редуктора
| Ступени | Передаточное число | Длина редуктор | Макс. номинальный крутящий момент | Макс. разрушающий крутящий момент | КПД |
| 3 | 11K/12.5K | 14,5 мм | 1,0 кгс·см | 3,0 кгс·см | 80% |
| 4 | 17.5K/27.8K | 16,0 мм | 2,0 кгс·см | 5,0 кгс·см | 70% |
| 5 | 42K/65K | 17,5 мм | 3,0 кгс·см | 8,0 кгс·см | 60% |
| 6 | 100K/160K | 19,0 мм | 4,0 кгс·см | 12,0 кгс·см | 50% |
| 7 | 372K/625K/1000K | 20,5 мм | 4,0 кгс·см | 12,0 гс·см | 40% |
Выходной вал редуктора, технические параметры и специальные передаточные числа могут быть изменены по требованию заказчика.
Технические параметры
| Модель | Напряжение | Холостой ход | Точка максимального КПД | Стопорный режим | ||||||||
| Ток | Скорость | Ток | Скорость | Момент | Мощность | КПД | Момент | Ток | ||||
| В | А | об/мин | А | об/мин | кгс·см | Н·м | Вт | % | кгс·см | Н·м | А | |
| GM20-130-100 | 6.0 | 0.14 | 88 | 0.442 | 67 | 1.2 | 0.117 | 0.82 | 31 | 5.0 | 0.49 | 1.4 |
| GM20-130-372 | 5.0 | 0.13 | 40 | 0.611 | 33 | 2.7 | 0.265 | 0.91 | 29.8 | 15.0 | 1.47 | 2.8 |
Примечание:
Характеристики и габаритные размеры могут быть изменены по специальному требованию заказчика.

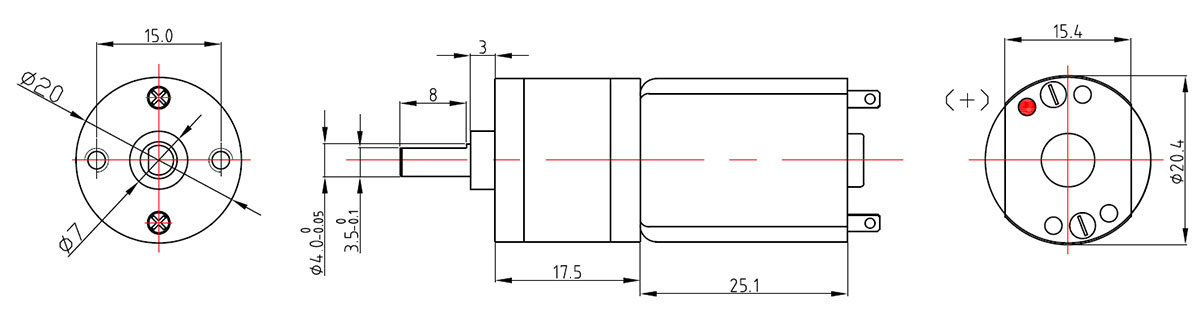

Чертёж внешнего вида двигателя

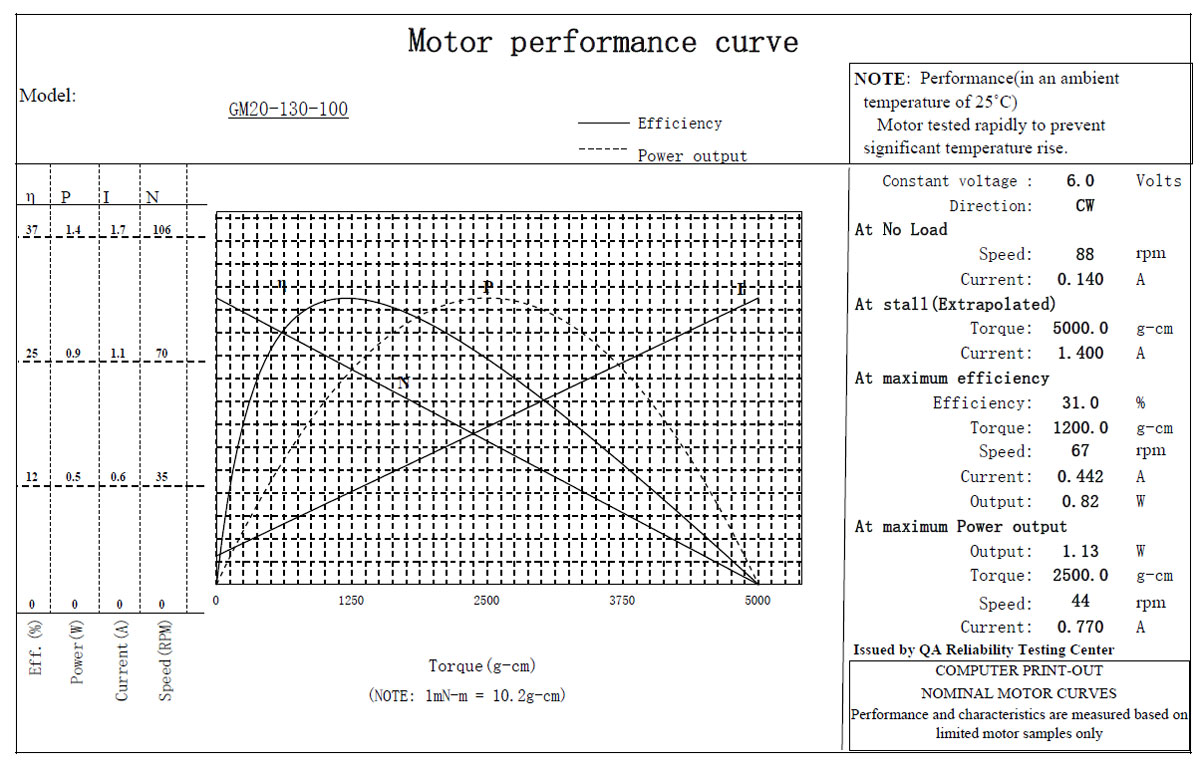

График характеристик двигателя
