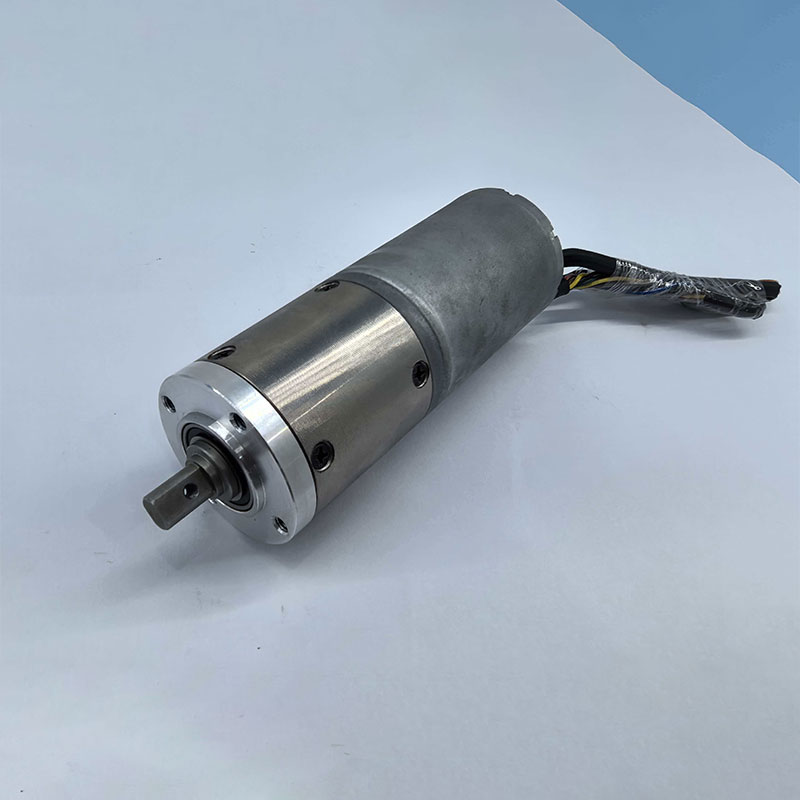

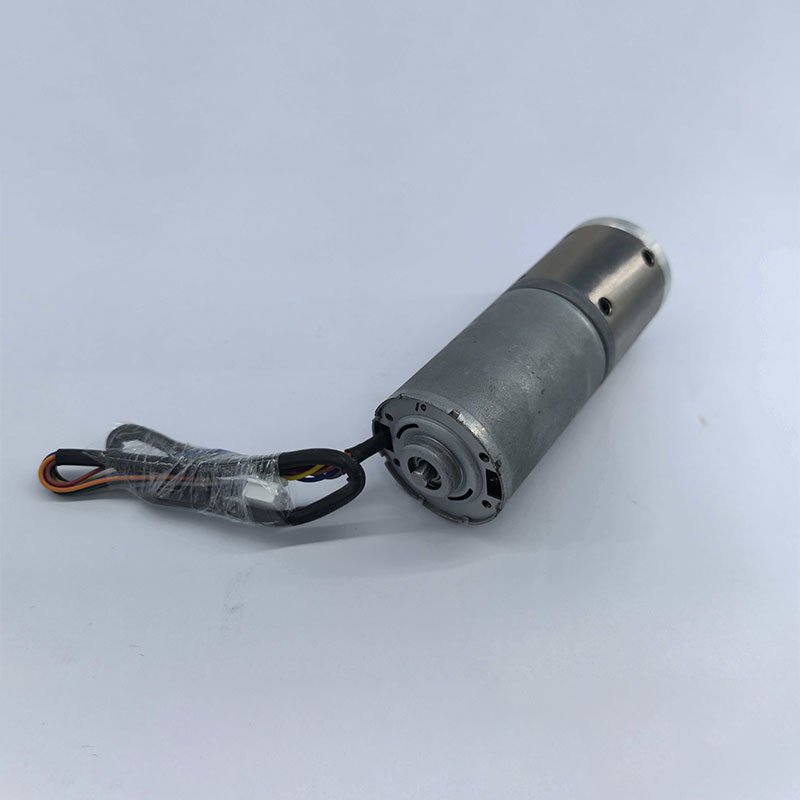

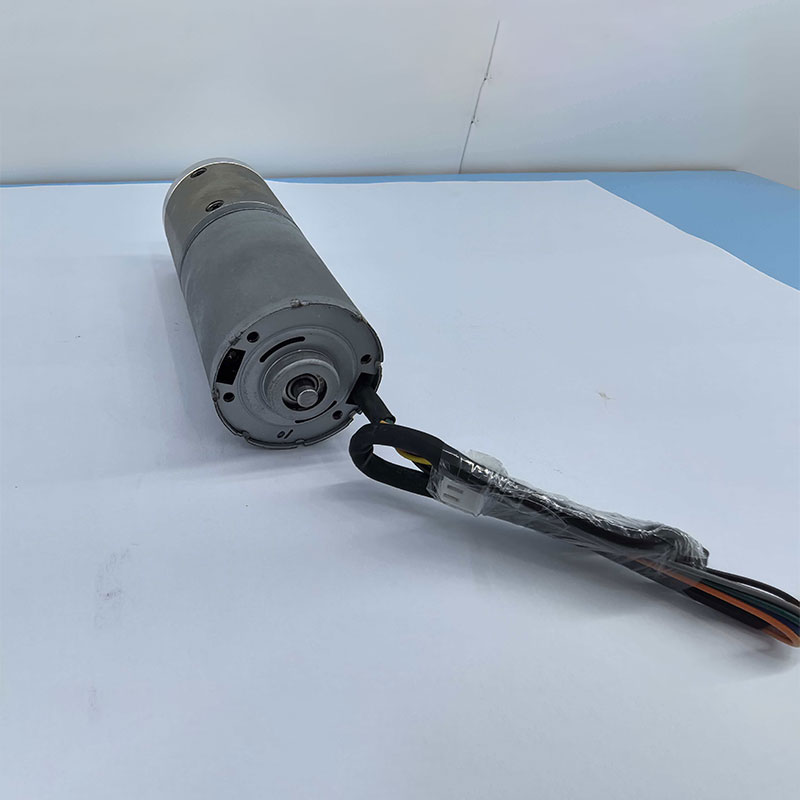

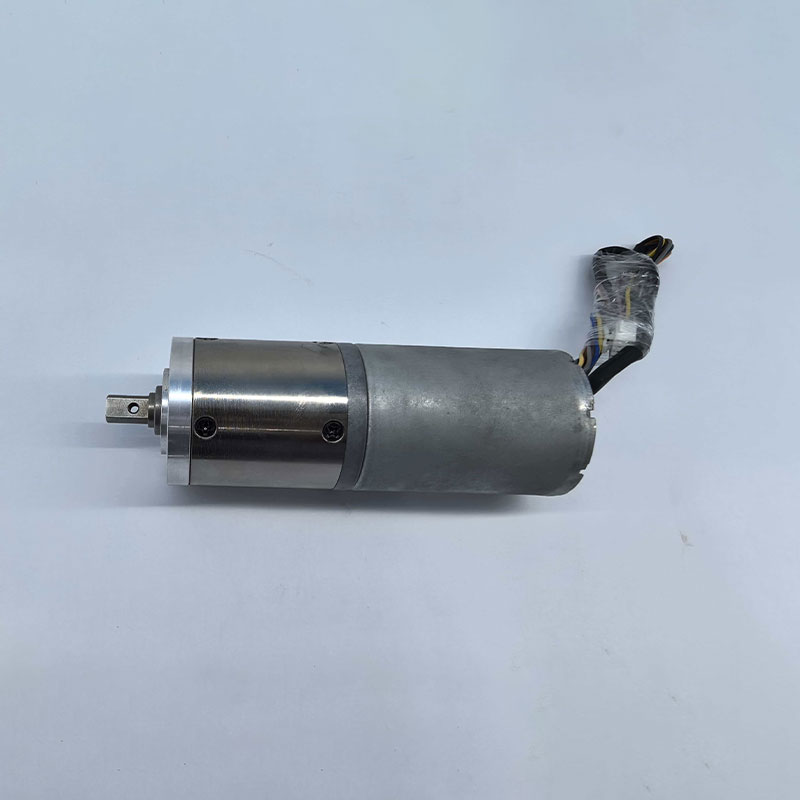

Редукторный двигатель-GM42-BL4260
Модель: GM42-BL4260
Выходная мощность: 10,0–40,0 Вт
Масса: 620 г
Описание
маркер
Описание продукции
Модель: GM42-BL4260
Выходная мощность: 10,0–40,0 Вт
Масса: 620 г
Типовое применение
Интеллектуальные роботы, манипуляторы;
Домашние электрические шторы;
Системы механической передачи.
Типовые технические параметры редуктора
| Ступени | Передаточное число | Длина редуктор | Макс. номинальный крутящий момент | Макс. разрушающий крутящий момент | КПД |
| 1 | 4K/6K | 33,5 мм | 10,0 кгс·см | 35,0 кгс·см | 80% |
| 2 | 17K/24K/36K | 42,0 мм | 30,0 кгс·см | 95,0 кгс·см | 70% |
| 3 | 75K/104K/144K | 50,5 мм | 60,0 кгс·см | 180,0 кгс·см | 60% |
| 4 | 216K/325K/624/864K | 59,0 мм | 120,0 кгс·см | 360,0 кгс·см | 50% |
| 5 | 1410K/1953K/2704K | 67,5 мм | 120,0 кгс·см | 360,0 кгс·см | 40% |
Выходной вал редуктора, технические параметры и специальные передаточные числа могут быть изменены по требованию заказчика.
Технические параметры
| Модель | Напряжение | Холостой ход | Точка максимального КПД | Стопорный режим | ||||||||
| Ток | Скорость | Ток | Скорость | Момент | Мощность | КПД | Момент | Ток | ||||
| В | А | об/мин | А | об/мин | кгс·см | Н·м | Вт | % | кгс·см | Н·м | А | |
| GM42-BL4260 | 12.0 | 0.20 | 28 | 0.85 | 23 | 21.7 | 2.13 | 5.08 | 48.4 | 114.5 | 11.23 | 3.74 |
Примечание:
Характеристики и габаритные размеры могут быть изменены по специальному требованию заказчика.

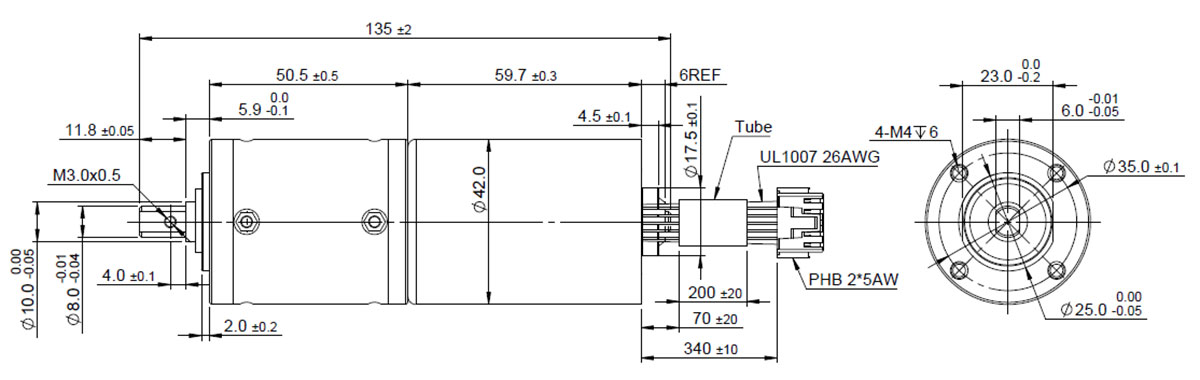

Чертёж внешнего вида двигателя

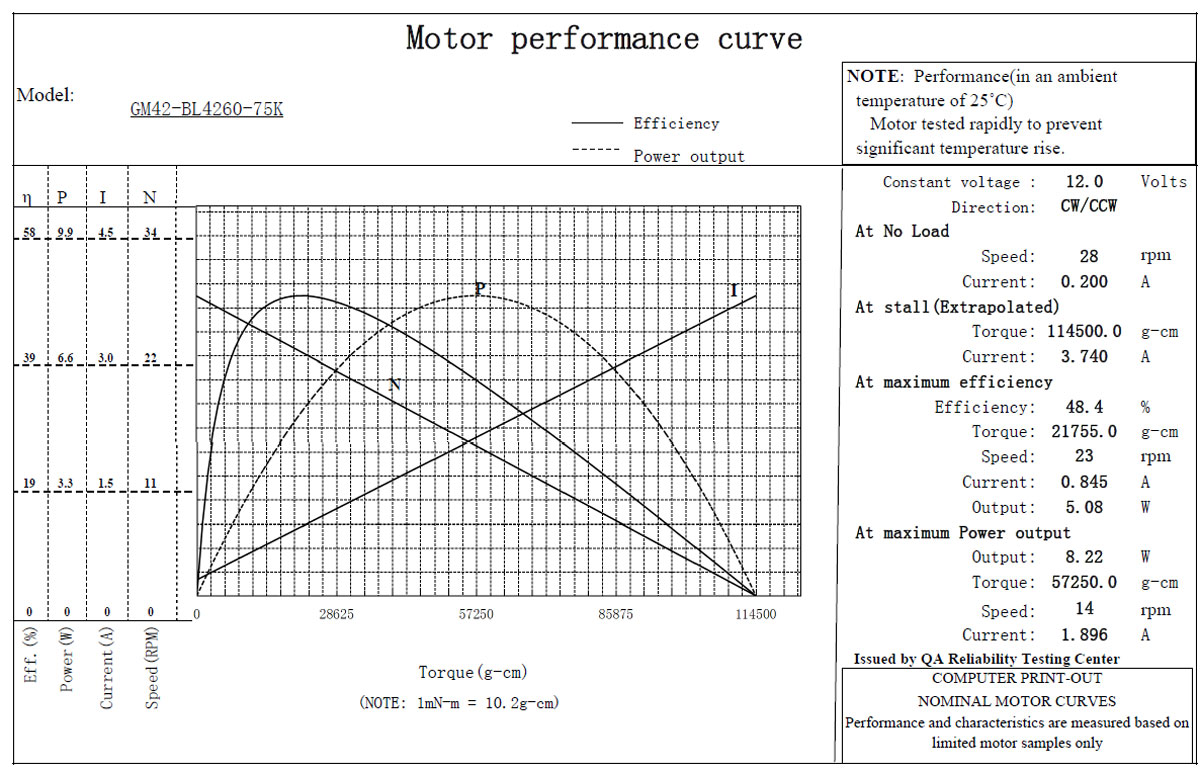

График характеристик двигателя
